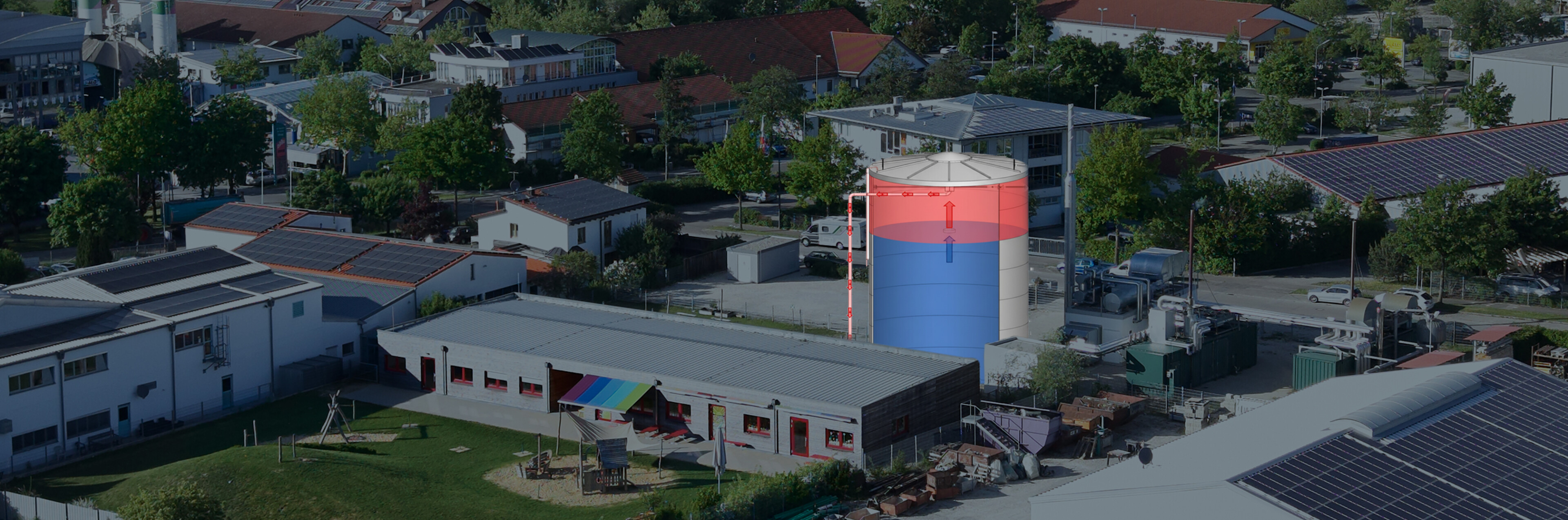

Großpufferspeicher als Flexibilitätsbaustein: Technik, Betrieb und Latenz
Was ist ein Großpufferspeicher?
- Ein Großpufferspeicher ist ein sehr großer, gut gedämmter Wasserspeicher, typischerweise im Bereich von einigen hundert bis mehreren zehntausend Kubikmetern. Gespeichert wird sensible Wärme, also Energie über die Temperaturerhöhung des Wassers.
- Wir bieten drucklose vertikale Grosspufferspeicher ab einer Größe von 200 m³ bis 15.000 m³ an und druckspeicher in horizontaler Ausführung ab 100 m³ bis 300 m³ (in unterschiedlichen Druckstufen)
Definition des Begriffs Sensible Wärme:
Sensible Wärme in einem Großpufferspeicher bezeichnet die thermische Energie, die durch die Temperaturänderung des Speichermediums Wasser ohne Phasenübergang (also ohne Verdampfen oder Gefrieren) gespeichert wird. Bei Großpufferspeichern, wie sie von HVB in Fernwärmenetzen, biogasbetriebenen BHKW, bei Solaranlagen oder in der Industrie genutzt werden, wird Wasser erwärmt, wodurch es diese sensible Wärme aufnimmt und speichert, bis sie abgerufen wird. Die sensible Wärme wird optimal gespeichert, wenn das Wasser im Grosspufferspeicher in Schichten unterschiedlicher Temperatur (oben warm, unten kalt) vorliegt.
Im Gegensatz zur sensiblen Wärme wird bei latenter Wärme die Energie durch Phasenübergänge (z.B. Schmelzen) gespeichert. Das ist technisch robust und wirtschaftlich attraktiv, weil Wasser als Speichermedium preiswert, verfügbar und betrieblich gut beherrschbar ist.
Funktionsprinzip Temperaturschichtung:
Die Leistungsfähigkeit eines Großpufferspeichers steht und fällt mit der Temperaturschichtung. Warmes Wasser ist leichter und sammelt sich oben, kälteres Wasser bleibt unten. Idealerweise entsteht ein stabiler vertikaler Temperaturgradient: oben ein nutzbares hohes Temperaturniveau für die Netzeinspeisung, unten eine „kalte Senke“, die besonders viel Energie aufnehmen kann. Damit das funktioniert, werden konstruktiv und hydraulisch mehrere Dinge umgesetzt:
- Einströmbauteile (Diffusoren, Schichtlanzen, beruhigte Zonen), die Turbulenzen reduzieren.
- Passende Volumenströme, um Scherkräfte und Durchmischung zu vermeiden.
- Eine Regelung, die Lade- und Entladepunkte mit Temperaturniveaus verknüpft.
Ein oft unterschätzter Punkt ist die Rücklauftemperatur aus dem Wärmenetz bzw. von den Abnehmern. Niedrige Rücklauftemperaturen vergrößern die nutzbare Temperaturspreizung und stabilisieren die Schichtung. In der Praxis ist die Optimierung der Abnehmer- und Übergabestationen deshalb häufig ebenso wichtig wie der Speicher selbst.
Be- und Entladung, Hydraulik und Regelstrategie
Ein Großpufferspeicher ist nicht nur ein Energievorrat (MWh), sondern auch ein Leistungsbauteil (MW). Wie schnell und wie viel Wärme bereitgestellt oder aufgenommen werden kann, hängt wesentlich ab von:
- Pumpenleistung und Pumpenkennlinien
- Leitungsdimensionen, Armaturen und Druckverlusten
- Einbindungskonzept (direkte Einbindung oder über Wärmetauscher)
- Regelstrategie (Temperaturführung, Priorisierung, Betriebsgrenzen)
Thermische Speicher können in der Regel sehr schnell reagieren, häufig im Minutenbereich. Entscheidend ist dabei weniger das Medium Wasser als die Auslegung der hydraulischen Infrastruktur und der Automatisierung.
Warum Latenz im Wärmesystem so wertvoll ist:
Latenz bedeutet in diesem Kontext: Energie wird zu einem Zeitpunkt erzeugt, aber zu einem späteren Zeitpunkt genutzt. Das bringt konkrete Systemvorteile:
- weniger Abregelung: Überschüsse werden in Wärme überführt statt verworfen
- Nutzung von Preissignalen: Netzdienliche Stromproduktion und Einspeisung in Preisspitzen, Wärmelieferung bei Bedarf
- Entlastung und Optimierung der Erzeuger: weniger Laufzeiten (nur ca. 30 % der möglichen Laufzeit), bessere Wirkungsgrade durch leistungsfähigere BHKW
- Versorgungssicherheit: der Speicher wirkt als Reserve und Stabilitätsanker
Für Kommunen und Industriebetriebe ist das besonders relevant, weil Wärmenetze und Prozesswärme nicht nur „Energie“, sondern vor allem Verfügbarkeit und Betriebssicherheit benötigen.
